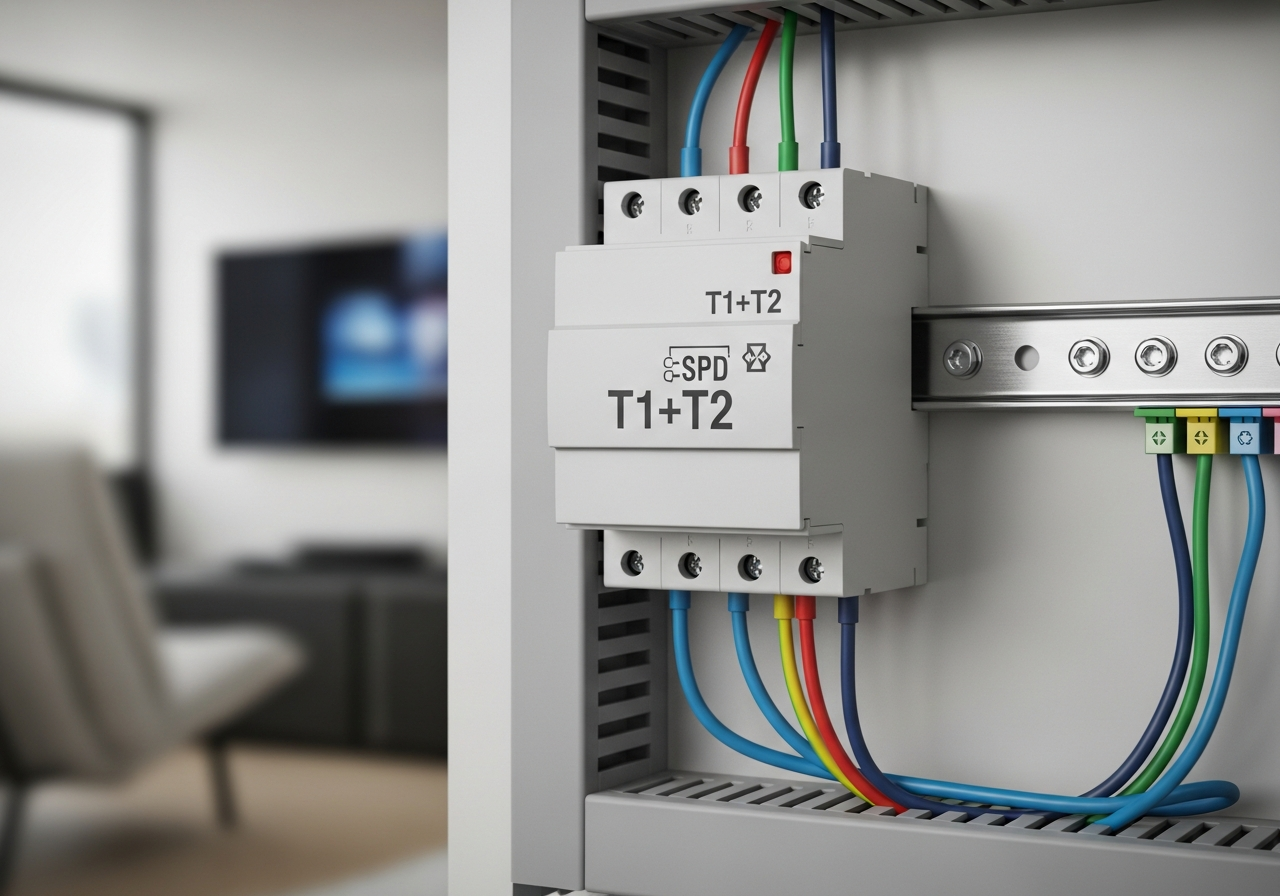

Instalacja zabezpieczeń przeciwprzepięciowych (SPD) typu T1+T2 w rozdzielnicy głównej.

Pomyśl tylko – Twój dom i biuro są dziś dosłownie nafaszerowane elektroniką. Od telewizora, przez komputer, po cały system smart home – wszystko to jest bardzo wrażliwe na nagłe skoki napięcia. Bez solidnej ochrony, jeden mocniejszy piorun w okolicy albo nawet zwykłe przepięcie w sieci, może skończyć się drogą awarią. Dlatego tak ważne jest, żeby dobrze zabezpieczyć swoją instalację. Montaż ograniczników przepięć T1+T2 to po prostu spokój ducha i pewność, że sprzęt posłuży Ci długo.

Ograniczniki przepięć typu T1+T2, które często znajdziesz pod skrótem SPD (od angielskiego Surge Protective Devices), to tak naprawdę sprytne, zintegrowane rozwiązania. Pomyśl o nich jak o podwójnej tarczy: chronią Cię zarówno przed niszczycielskimi skutkami bezpośrednich uderzeń piorunów, jak i przed tymi mniejszymi, ale równie groźnymi skokami napięcia, które wywołuje na przykład załączanie dużych urządzeń w Twojej sieci. Ich przemyślana konstrukcja działa jak pierwsza linia obrony przed nagłymi, nieprzewidzianymi problemami z prądem.

Główna rozdzielnica to prawdziwe serce każdej elektryki w Twoim budynku. To tam spotyka się cała energia, zanim rozejdzie się po pokojach i urządzeniach, dlatego to najlepsze miejsce do zamontowania SPD typu T1+T2. Kiedy zabezpieczysz ją solidnie właśnie w tym miejscu, automatycznie chronisz całą resztę instalacji i każdy podłączony do niej sprzęt.

W tym artykule pokażę Ci, czym dokładnie są ograniczniki przepięć T1+T2 i dlaczego ich rola jest tak istotna. Opowiem, gdzie i jak je zamontować, by działały jak najlepiej, a także przybliżę Ci najważniejsze normy i przepisy. Poza tym, dowiesz się o najczęstszych błędach popełnianych podczas montażu SPD i poznasz praktyczne wskazówki, jak ich uniknąć, żeby Twoja instalacja była w pełni bezpieczna.

Czym są ograniczniki przepięć typu T1+T2 (SPD)?

Ograniczniki przepięć typu T1+T2 (pełna angielska nazwa: Surge Protective Device, SPD) to zaawansowane urządzenia, które mają jedno zadanie – chronić Twoją instalację elektryczną przed nagłymi, groźnymi skokami napięcia. Działają jak kombinowane zabezpieczenie, łącząc w jednym module funkcje dwóch różnych klas ochrony: Klasy B (czyli typ T1) i Klasy C (czyli typ T2).

Klasa T1, często nazywana ochroną odgromową, odpowiada za odprowadzanie naprawdę potężnych prądów udarowych. To te prądy, które powstają, gdy piorun uderzy bezpośrednio lub bardzo blisko Twojego domu. To pierwszy i najsilniejszy poziom zabezpieczenia, niezbędny wszędzie tam, gdzie budynek jest narażony na takie wyładowania atmosferyczne. Ogranicznik typu T1 minimalizuje ryzyko poważnych zniszczeń, chroniąc całą instalację elektryczną przed nagłym impulsem o ogromnej energii.

Z kolei Klasa T2 (to taka ochrona wewnętrzna) zabezpiecza przed przepięciami o mniejszej, ale wciąż destrukcyjnej sile. Mówimy tu o przepięciach, które indukują się w sieciach zasilających albo o tych, które pojawiają się, gdy włączasz lub wyłączasz większe urządzenia. Ogranicznik typu T2 obniża napięcie resztkowe do bezpiecznego poziomu, chroniąc podłączone sprzęty przed częstszymi, choć pozornie mniej groźnymi zakłóceniami. Taka kompleksowa ochrona przeciwprzepięciowa jest niezwykle ważna, bo dba o cały Twój sprzęt.

Ograniczniki T1+T2 to sprytne połączenie dwóch technologii: iskierników i warystorów. Iskierniki błyskawicznie reagują i potrafią odprowadzić bardzo wysokie prądy udarowe – to typowe dla ochrony T1. Warystory natomiast, dzięki swojej zdolności do szybkiej zmiany rezystancji, doskonale tłumią mniejsze przepięcia, te charakterystyczne dla ochrony T2. Kiedy połączysz te dwa komponenty w jednym module, dostajesz wszechstronny ogranicznik typu T1+T2, który zapewnia kompleksową ochronę.

Gdzie instalować ograniczniki przepięć T1+T2?

Ograniczniki przepięć T1+T2 powinny znaleźć się w głównej rozdzielnicy budynku. Zazwyczaj montujesz je tuż za licznikiem energii elektrycznej albo za głównym zabezpieczeniem nadprądowym. To strategiczne miejsce, bo jest to punkt wejścia zasilania do całej elektryki w Twoim obiekcie.

Wybór głównej rozdzielnicy jako miejsca instalacji ma swoje uzasadnienie. Dzięki temu ogranicznik może wyłapać przepięcia zarówno te, które przychodzą z zewnątrz – na przykład wyładowania atmosferyczne czy zakłócenia z sieci energetycznej – jak i te generowane wewnątrz Twojej instalacji, choćby przez włączanie większych sprzętów. Taka lokalizacja daje pewność, że impulsy przepięciowe zostaną bezpiecznie odprowadzone do systemu uziemienia, zanim zdążą dotrzeć do wrażliwych urządzeń.

W niektórych, bardziej rozbudowanych instalacjach, gdzie masz mnóstwo wrażliwej elektroniki albo bardzo długie linie zasilające, pomyśl o dodatkowych stopniach ochrony. Po zamontowaniu ograniczników T1+T2 w głównej rozdzielnicy, możesz jeszcze zastosować ograniczniki typu T3. Te mniejsze urządzenia instaluje się bezpośrednio przed najdelikatniejszymi odbiornikami, zapewniając im punktową ochronę i minimalizując ryzyko uszkodzenia. Ten system to nic innego jak koncepcja stref ochronnych (LPZ), która zakłada, że poziom przepięć stopniowo obniża się, im bliżej chronionego sprzętu.

Jakie jest zastosowanie i zalety ograniczników T1+T2?

Ograniczniki przepięć T1+T2 sprawdzą się w wielu miejscach i sytuacjach. Są szczególnie polecane w domach jednorodzinnych, budynkach mieszkalnych i wszędzie tam, gdzie instalacja elektryczna jest narażona na wyładowania atmosferyczne – na przykład, jeśli masz zasilanie z linii napowietrznych albo posiadasz instalację odgromową. Co ważne, skutecznie chronią też obiekty pełne elektroniki.

Zalety instalacji ograniczników T1+T2, zwłaszcza w porównaniu do montażu osobnych urządzeń T1 i T2, są naprawdę spore. Przede wszystkim upraszczają one całą instalację elektryczną. Nie musisz montować dwóch oddzielnych modułów, co automatycznie zmniejsza złożoność pracy i ryzyko błędów. Pamiętaj też, że ograniczniki kombinowane T1+T2 często okazują się tańsze – cena jednego, zintegrowanego urządzenia jest zazwyczaj niższa niż zakup dwóch oddzielnych. Do tego dochodzą niższe koszty pracy związanej z ich montażem.

Dodatkowo, jeden moduł T1+T2 zajmuje mniej miejsca w głównej rozdzielnicy. To jest superważne, jeśli modernizujesz starą instalację i masz ograniczoną przestrzeń na nowe komponenty. Jeden moduł jest też łatwiejszy do podłączenia i zarządzania, co poprawia wygodę i estetykę całej instalacji. Dostajesz skuteczną ochronę przeciwprzepięciową bez zbędnego komplikowania systemu.

Jakie są normy i przepisy dotyczące instalacji SPD T1+T2?

Instalacja ograniczników przepięć T1+T2 w rozdzielnicach głównych nie jest dowolna – reguluje ją szereg ważnych norm, które mają zapewnić maksymalne bezpieczeństwo i skuteczność. W Polsce do tych najważniejszych zaliczamy Normę PN-EN 61643-11, Normę PN-HD 60364-5-534 oraz Normę PN-EN 62305. Te przepisy, co ciekawe, są też odzwierciedleniem międzynarodowych standardów, takich jak IEC 60364.

Norma PN-EN 61643-11 bardzo dokładnie określa wymagania dla ograniczników przepięć w sieciach niskiego napięcia. Precyzuje, jak klasyfikować ograniczniki, jakie testy wytrzymałościowe muszą przejść i w jakich warunkach mają działać. Dzięki niej wiesz, czym różnią się typy T1 i T2 i możesz sprawdzić, czy wybrany ogranicznik przepięć spełnia rygorystyczne kryteria dla danej klasy ochrony.

Norma PN-HD 60364-5-534, która jest częścią szerszego zbioru norm IEC 60364, koncentruje się na tym, jak dobierać i montować urządzenia SPD T1+T2 w instalacjach elektrycznych budynków. Reguluje takie kwestie jak optymalne umiejscowienie ograniczników w głównej rozdzielnicy, konieczność zastosowania odpowiedniego systemu uziemienia oraz to, jak ważne jest, by przewody ochronne były jak najkrótsze – najlepiej, żeby nie miały więcej niż 0,5 metra. „Niewłaściwa długość przewodów przyłączeniowych SPD to jeden z najczęstszych błędów, który może obniżyć jego skuteczność nawet o 50%” – zauważa dr inż. Jan Kowalski, ekspert w dziedzinie ochrony przed przepięciami.

Z kolei Norma PN-EN 62305 dotyczy kompleksowej ochrony odgromowej obiektów. To w jej ramach przeprowadza się ocenę ryzyka wystąpienia przepięć, co bezpośrednio wpływa na to, jakie ograniczniki należy dobrać. Norma ta wskazuje, że ograniczniki T1 są potrzebne w budynkach z instalacją odgromową, a ograniczniki T1+T2 często poleca się jako kompleksowe rozwiązanie. Wszystkie te normy współdziałają ze sobą, tworząc spójny system zabezpieczeń.

Prawidłowy montaż ograniczników przepięć musi uwzględniać wszystkie te wytyczne. Dobre uziemienie to podstawa skutecznego działania SPD. Musisz zadbać o niską impedancję drogi do uziemienia. Tylko wtedy energia przepięcia zostanie bezpiecznie odprowadzona do ziemi. Dokładne przestrzeganie norm to gwarancja bezpieczeństwa i prawidłowego działania całej Twojej instalacji elektrycznej.

Prawidłowy proces instalacji SPD typu T1+T2 w rozdzielnicy głównej

Prawidłowa instalacja SPD T1+T2 w głównej rozdzielnicy wymaga precyzji i dobrej znajomości przepisów. Zawsze postępuj zgodnie z ustaloną kolejnością, aby mieć pewność, że ochrona przeciwprzepięciowa będzie skuteczna i bezpieczna. Pamiętaj, że montaż ograniczników przepięć zawsze zaczyna się od odłączenia napięcia.

• Krok 1: Montaż blisko punktu wejścia zasilania. Ogranicznik T1+T2 umieść w rozdzielnicy głównej, możliwie najbliżej miejsca, gdzie przewody zasilające wchodzą do budynku. Zazwyczaj jest to zaraz za licznikiem energii elektrycznej lub głównym zabezpieczeniem. Taka lokalizacja pozwala na maksymalne wyłapanie przepięć z zewnątrz.
• Krok 2: Kolejność elementów w rozdzielnicy. W głównej rozdzielnicy elementy powinny być ułożone w następującej kolejności, patrząc od strony zasilania: najpierw rozłącznik główny, potem instalacja ograniczników przepięć T1+T2. Po nich umieszcza się ewentualny czujnik zaniku faz, a dopiero potem wyłącznik różnicowoprądowy (RCD) i na końcu zabezpieczenia nadmiarowoprądowe dla poszczególnych obwodów.
• Krok 3: Podłączenie SPD. Ograniczniki przepięć T1+T2 podłącz równolegle do przewodów instalacji. Połącz zaciski fazowe (L) i neutralny (N) z odpowiednimi liniami zasilającymi. Absolutnie najważniejsze jest prawidłowe podłączenie przewodu ochronnego (PE) do szyny uziemiającej, która musi zapewniać niską impedancję drogi do uziemienia.
• Krok 4: Długość i przekroje przewodów. To bardzo istotny aspekt dla skuteczności SPD – przewody połączeniowe muszą być jak najkrótsze. Te między SPD a szyną PE, a także między fazami, powinny mieć najlepiej nie więcej niż 0,5 metra. Pamiętaj też o odpowiednich przekrojach przewodów – zazwyczaj to miedziowe przewody o minimalnym przekroju 16 mm² dla części T1 i 6 mm² dla części T2, chyba że producent zaleca inaczej.
• Krok 5: Bezpieczeństwo pracy. Zanim w ogóle zaczniesz cokolwiek robić w rozdzielnicy, bezwzględnie odłącz napięcie zasilania i sprawdź jego brak odpowiednim miernikiem. SPD montuje się na standardowej szynie DIN 35 mm, zazwyczaj w górnej części rozdzielnicy.
• Krok 6: Integracja T1+T2. Zintegrowane SPD T1+T2 łączą w sobie dwie funkcje. Typ T1 odpowiada za ochronę przed dużymi prądami piorunowymi, a typ T2 chroni przed przepięciami indukowanymi i łączeniowymi. To kompleksowe rozwiązanie zapewnia ochronę na dwóch poziomach, a współczesne SPD typu T1+T2 oferują zoptymalizowaną współpracę obu stopni ochronnych.

Podczas instalacji pamiętaj:

• Upewnij się, że okablowanie jest zgodne ze schematem producenta.
• Sprawdź, czy stan uziemienia jest prawidłowy i spełnia normy.
• Zawsze dokonaj pomiarów po instalacji, aby zweryfikować poprawność podłączenia.

Prawidłowa instalacja ograniczników przepięć T1+T2 to gwarancja długotrwałej ochrony. Właściwe podłączenie przewodów fazowych (L), przewodu neutralnego (N) i przewodu ochronnego (PE) to podstawa bezpieczeństwa.

Jak prawidłowo dobrać ograniczniki przepięć T1+T2?

Prawidłowe dobranie ograniczników przepięć T1+T2 do rozdzielnicy głównej to podstawa skutecznej ochrony. Musisz wziąć pod uwagę kilka ważnych kryteriów, które wpływają na to, jakie parametry techniczne będzie miało urządzenie. Zadecydują o tym przede wszystkim: rodzaj sieci elektrycznej, czy masz instalację odgromową, charakterystyka prądów udarowych, napięciowy poziom ochrony (Up) oraz ocena ryzyka, że przepięcia w ogóle wystąpią.

Pierwszy krok to sprawdzenie, jaki rodzaj sieci elektrycznej masz w budynku. Jeśli masz sieć typu TN-S, gdzie przewód neutralny i ochronny są oddzielne, zazwyczaj stosuje się ograniczniki 4-polowe. Jeśli natomiast masz sieć typu TNC, gdzie te funkcje są połączone, wybiera się ograniczniki 3-polowe. Konfiguracja sieci bezpośrednio wpływa na to, ile modułów SPD potrzebujesz.

Kolejna sprawa to, czy na Twoim obiekcie jest instalacja odgromowa (LPS). Jeśli budynek ma piorunochron, to ryzyko bezpośredniego uderzenia pioruna jest realne. W takich przypadkach instalacja ograniczników przepięć T1+T2 jest po prostu konieczna. Ograniczniki T1+T2 muszą wtedy wytrzymać prądy piorunowe o przebiegu 10/350 µs.

Napięciowy poziom ochrony (Up) to bardzo ważny parametr. Określa on maksymalne napięcie, jakie może pojawić się na chronionym sprzęcie, kiedy ogranicznik zadziała. Wybierając SPD T1+T2, upewnij się, że jego Up jest niższe niż wytrzymałość napięciowa Twoich urządzeń. Tylko wtedy zapewni Ci skuteczną ochronę, gwarantując, że podłączona elektronika nie zostanie uszkodzona.

Ostateczny wybór konfiguracji ogranicznika zależy też od ryzyka przepięć atmosferycznych i indukowanych. W specyficznych sytuacjach, na przykład, gdy instalacja nie spełnia wymagań dotyczących odstępów izolacyjnych od instalacji odgromowej, albo gdy masz panele fotowoltaiczne na metalowym dachu, warto rozważyć SPD typu T1+T2 z iskiernikiem gazowym. Iskierniki są bardziej odporne na prądy piorunowe, a ich skuteczność jest bardzo wysoka. Pamiętaj, że zawsze warto skonsultować dobór z kwalifikowanym elektrykiem.

Jakie są najczęstsze błędy podczas montażu SPD T1+T2 i jak ich unikać?

Prawidłowy montaż ograniczników przepięć typu T1+T2 to podstawa ich skuteczności. Niestety, często zdarzają się błędy, które mogą znacząco obniżyć poziom ochrony przeciwprzepięciowej. Musisz ich unikać dla bezpieczeństwa instalacji i podłączonych urządzeń. Oto najczęstsze pomyłki i sposoby, jak im zapobiegać:

• Zbyt długie przewody połączeniowe. Długie przewody zwiększają indukcyjność obwodu, co prowadzi do wzrostu napięcia udarowego na chronionym sprzęcie. To obniża skuteczność SPD. Rozwiązanie: Całkowita długość przewodów łączących fazy, SPD i szynę PE powinna być jak najkrótsza, najlepiej poniżej 0,5 metra. Prowadź je prosto i równolegle, unikając pętli.
• Niewłaściwe rozmieszczenie ograniczników. Montaż SPD zbyt daleko od punktu wejścia zasilania lub chronionych urządzeń może sprawić, że przepięcie zdąży się rozprzestrzenić. Rozwiązanie: Instaluj SPD T1+T2 w głównej rozdzielnicy, jak najbliżej wejścia instalacji do budynku, zgodnie z koncepcją stref ochronnych (LPZ).
• Niewłaściwy dobór parametrów SPD. Użycie ogranicznika o zbyt niskim napięciu pracy lub niewystarczającej odporności na prądy udarowe nie zapewni odpowiedniej ochrony. Rozwiązanie: Dobieraj parametry SPD zgodnie z wymaganiami instalacji i obowiązującymi normami (np. Norma PN-HD 60364-5-534, Norma PN-EN 62305). Zawsze sprawdzaj dane producenta.
• Brak lub nieprawidłowe uziemienie. Wysoka impedancja uziemienia sprawia, że energia przepięcia nie jest skutecznie odprowadzana do ziemi, co czyni SPD nieskutecznym. Rozwiązanie: Zapewnij niską impedancję drogi do uziemienia. Wszystkie elementy metalowe podłącz do głównej szyny wyrównawczej, zgodnie z normą PN-HD 60364-5-54.
• Nieprawidłowy przekrój przewodów. Zbyt cienkie przewody nie wytrzymają prądu udarowego i mogą ulec uszkodzeniu lub stopieniu. Rozwiązanie: Dla SPD typu T1 używaj przewodów miedzianych o przekroju co najmniej 16 mm², a dla T2 – co najmniej 6 mm², chyba że producent zaleca inaczej.
• Montaż SPD za RCD. Instalacja ograniczników przepięć za wyłącznikiem różnicowoprądowym (RCD) może prowadzić do jego niepożądanych zadziałań podczas przepięć, co zakłóca ciągłość zasilania. Rozwiązanie: Instalacja ograniczników przepięć T1+T2 musi znajdować się zawsze przed RCD. Alternatywnie, zastosuj RCD typu S, które są selektywne i odporne na tego typu zakłócenia.
• Brak koordynacji energetycznej między stopniami. Brak odpowiedniego odstępu lub separatora między T1 a T2 może sprawić, że jeden stopień ochrony nie będzie działał prawidłowo, a cała ochrona będzie nieskuteczna. Rozwiązanie: Zachowaj odpowiednie odległości separacyjne między ogranicznikami lub stosuj dedykowane dławiki bądź separatory, zgodnie z zaleceniami producenta.
• Nieprawidłowe podłączenie do układu sieci. Błędna liczba modułów, np. brak ochrony przewodu neutralnego w układzie TN-S, może pozostawić część instalacji bez ochrony. Rozwiązanie: Dobierz liczbę modułów SPD do układu sieci (np. 4 moduły dla TN-S, 3 dla TN-C). Zawsze postępuj zgodnie ze schematem producenta i lokalnymi przepisami.

„Kluczem do niezawodnej ochrony przeciwprzepięciowej jest nie tylko wybór odpowiedniego SPD, ale przede wszystkim bezbłędna instalacja, zgodna z normami i instrukcją producenta” – podkreśla Marek Zieliński, doświadczony elektryk z wieloletnim stażem. Unikając tych powszechnych błędów, znacząco zwiększasz bezpieczeństwo swojej instalacji elektrycznej. Odpowiedzialny montaż ograniczników przepięć to gwarancja ich skuteczności.

Dlaczego prawidłowa instalacja ograniczników przepięć T1+T2 jest tak ważna?

Prawidłowa instalacja ograniczników przepięć T1+T2 to podstawa skutecznego zabezpieczenia każdej elektryki w Twoim domu czy biurze. Odgrywają one ogromną rolę w ochronie naszych domów i urządzeń przed tymi niszczycielskimi skokami napięcia. Takie zdarzenia mogą nie tylko zepsuć sprzęt, ale nawet grozić pożarem. Pamiętaj, że nowoczesne urządzenia elektroniczne są dziś bardzo wrażliwe na nagłe skoki napięcia, dlatego dobra ochrona przeciwprzepięciowa jest po prostu niezbędna.

Muszę podkreślić, że prawidłowa instalacja, zgodna z normami, jest niezwykle ważna. Tylko wtedy ograniczniki przepięć mogą działać z pełną skutecznością i zapewnić Ci taki poziom bezpieczeństwa, jakiego oczekujesz. Przestrzeganie norm, takich jak PN-EN 61643-11 czy PN-HD 60364-5-534, to pewność, że ogranicznik będzie odpowiednio dobrany i zamontowany. Dzięki temu będzie w stanie szybko i efektywnie odprowadzić energię przepięcia do ziemi. Jeśli zabraknie odpowiedniego uziemienia albo przewody będą zbyt długie, jego efektywność znacząco spadnie.

Bezpieczeństwo elektryczne całej Twojej nieruchomości zależy od staranności i precyzji wykonania tego elementu instalacji. Nieprawidłowy montaż ograniczników przepięć może skutkować nie tylko brakiem ochrony, ale nawet stanowić zagrożenie. Ogranicznik, który nie działa prawidłowo, może stać się ogniwem ryzyka, zamiast zabezpieczeniem. Dlatego tak ważne jest, aby powierzyć to zadanie prawdziwym specjalistom.

Zanim podejmiesz decyzję o montażu lub modernizacji zabezpieczeń, koniecznie skonsultuj się z doświadczonym elektrykiem. Profesjonalista pomoże Ci dobrać odpowiednie urządzenia i przeprowadzi instalację zgodnie z najnowszymi standardami i przepisami. Oprócz tego, zapoznaj się dokładnie z dokumentacją techniczną producenta wybranego ogranicznika przepięć. Warto też rozważyć sprawdzenie swojej obecnej instalacji elektrycznej pod kątem aktualnych wymagań dotyczących ochrony przeciwprzepięciowej. Inwestycja w prawidłową instalację T1+T2 to inwestycja w Twój spokój i ochronę Twojego majątku.
